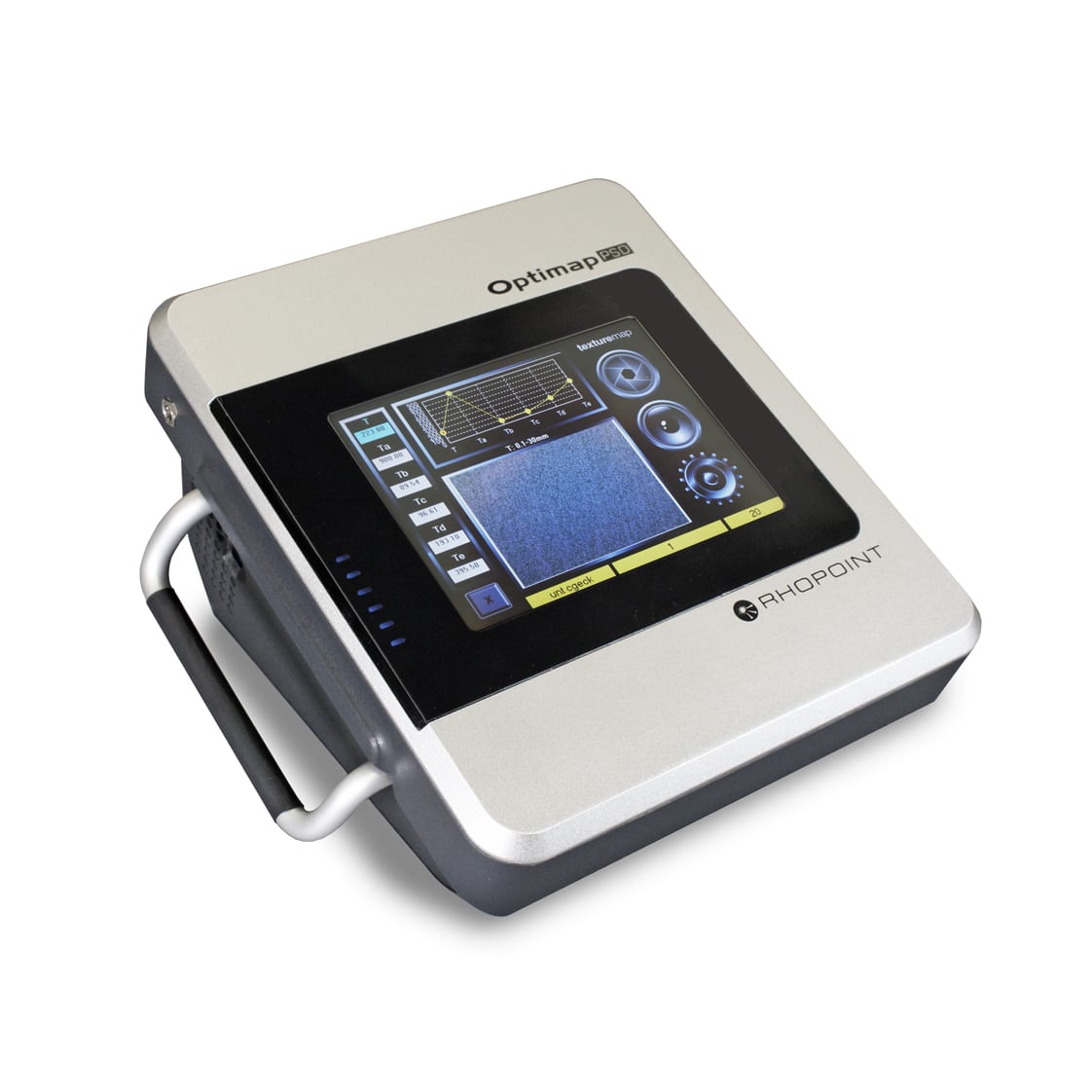

Optimap PSD

  • Mapuj i mierz jakość powierzchni
  • Kwantyfikacja usterek, takich jak skórka pomarańczowa, falistość i DOI
  • Wyniki wyświetlane w zgodnych branżach
    (K, Ka, Kb, Kc, Kd, ​​Ke)
  • Dowiedz się więcej o teorii pomiaru Optimap
Opis

Rhopoint Optimap2

Unikalne rozwiązanie do inspekcji powierzchni umożliwia szybki pomiar dużych powierzchni i analizę wszystkich typów powlekanych lub niepowlekanych powierzchni.

Potężna funkcjonalność na ekranie obejmuje przeglądanie w przekroju poprzecznym, umożliwiające wykrywanie i charakteryzowanie typowych nieregularności powierzchni, w tym wad i falistości.

W kontroli jakości nadal stosowane są gorsze metody oceny powierzchni. Wiele metod nie ma definicji, jest czasochłonna i subiektywna. Współcześni konsumenci wymagają wysokiej jakości produktów z wykończeniami powierzchniowymi, które są jednorodne i wolne od wad.

Zastosowanie Optimap2 zapewnia unikalne rozwiązanie dla tych wyzwań pomiarowych dostarczających kwantyfikowalne dane dla lepszej kontroli produkcji.

Tekstura powierzchni jest używana do ilościowego wykrywania widocznych błędów, takich jak skórka pomarańczowa, falowanie i problemy z DOI. Może być również używany do identyfikacji lokalnych usterek, takich jak:

Skórka pomarańczy

Optimap 2 Orange Peel

Overspray

Optimap 2 Overspray

Obejmuje

Optimap 2 Włączenia

Blisterowanie

Blisterowanie Optimap 2

Opadanie

Optimap 2 ugięcia

W jednej szybkiej operacji Optimap ™ 2 mapuje topografię powierzchni testowej wyświetlając wady i fakturę w niewiarygodnych szczegółach. Zmapowane informacje są przetwarzane na obiektywne pomiary powierzchni, które można wykorzystać do skutecznej kontroli jakości produktu. Ten produkt można porównać do Wavescan DOI.

Jak to działa?

  • Urządzenie Optimap 2 może być zasilane z akumulatora lub z sieci zasilającej i nadaje się do użytku w laboratorium lub na hali fabrycznej. Obsługiwany jest za pomocą intuicyjnego ekranu dotykowego i posiada wbudowany system plików, który umożliwia przechowywanie pomiarów w zorganizowanej strukturze.
  • Optimap 2 może zmierzyć większość powierzchni od ultra matowej do lustrzanej.
  • Po zainicjowaniu pomiaru wewnętrzny ekran celu wyświetla serię prążków optycznych. Te prążki są odbijane w powierzchni próbki i przechwytywane przez kamerę. Typowy czas akwizycji wynosi <3 sekundy.
  • Wykorzystując technikę o nazwie PHASE stopniowa deflektometria, przyrząd tworzy mapę 3D powierzchni próbki. Typowy czas obliczeń wynosi <5 sekund.
  • Skala mapy to (krzywizny m-1). Mapa krzywizny przedstawia przesadny obraz tego, jak oko widzi jakość i wady powierzchni

  • Wyniki można filtrować w celu symulacji różnych odległości oglądania od:
    Ta : Tekstura wysokiej częstotliwości widoczna od mniej niż 1m do  Te : Waviness widoczna z odległości 3m od powierzchni.
  • Wyniki można przedstawić jako teksturę, która jest zgodna z innymi przyrządami pomiarowymi falistymi lub zakrzywieniami, mierzalny pomiar m-1
  • Mapy można powiększać i obracać, aby wyświetlić usterki w wysokiej rozdzielczości. Zapisane wyniki można przesłać do oprogramowania w celu dalszej analizy.

cechy

  • Wytrzymałe i dokładne urządzenie Optimap ™ 2 nadaje się do kontroli w laboratorium, fabryce lub na miejscu.
  • Miękki w dotyku portal pomiarowy oznacza, że ​​przyrząd może być bezpiecznie używany na powierzchniach o najwyższej jakości.
  • Podczas pomiaru nie trzeba wykonywać żadnych ruchów
  • Fakturę powierzchni i wady można ocenić na olbrzymiej różnorodności powierzchni: półmatowych powierzchni do polerowanych luster, małych i zakrzywionych części
  • Duży obszar jest odwzorowany w jednej operacji (79 mm x 57 mm), do 100 razy bardziej reprezentatywnej niż inne narzędzia do skanowania tekstury
  • Różnorodność różnych ukształtowanych regionów może być aktywnie tworzona na ekranie, umożliwiając włączenie lub wyłączenie obszarów wewnątrz lub na zewnątrz regionu.
    Ta zaawansowana funkcja jest przydatna w przypadku powierzchni o skomplikowanych kształtach, w których obszary nie mieszczą się w zakresie pomiaru instrumentów.
    Po utworzeniu i
    zatwierdzeniu regionu wyniki pomiarów dostosowują się do nowych wymiarów obrazu. Regiony można zmieniać i przenosić,
    aby umożliwić wybór regionu lub usunąć całkowicie przywracający
    oryginalny obraz.
  • Mapy tekstowe na ekranie pokazują pomarańczową skórkę, falistość i wady powierzchni w niewiarygodnych szczegółach
  • Pomiary obiektywne mogą być wyświetlane w identyfikowalnych jednostkach SI lub wybranych skalach przemysłowych

  • Dane i wyniki są w pełni kompatybilne z innymi technikami analitycznymi i oprogramowaniem innych firm
  • Opcjonalne oprogramowanie umożliwia zaawansowaną analizę tekstury / błędów i generowanie raportów

Przeczytaj więcej o teorii pomiaru Optimap 2  tutaj ...

Oprogramowanie Ondulo Reader

Oprogramowanie czytnika Rhopoint Ondulo oferuje zaawansowaną analizę danych i raportowanie.

  • Efekty powierzchni, takie jak tekstura, płaskość, liczba, rozmiar i kształt lokalnych defektów mogą być identyfikowane, mapowane i określane ilościowo

Profil krzywizny

Profil krzywizny ondulo
ZasięgDługość fali (mm)Krzywizna (m -1 )
K0,1 - 30,32.246
Ka0,1 - 0,31,526
Kb0,3 - 1,01.217
Kc1.0 - 3.00,390
Kd3,0 - 10,00,446
Ke10,0 - 30,00,199

Można scharakteryzować profile krzywizny, nachylenia lub wysokości

Przykład analizy defektów ondulo

Przykład analizy defektów w Ondulo

Widok 3D

Widok 3D profilu krzywizny

Przekrój przez YY

Przekrój przez YY

Przekrój przez XX

Przekrój przez XX

Funkcja przeciągania i upuszczania umożliwia łatwe przesyłanie obrazów i danych do programu Microsoft Word w celu raportowania.

  • Elastyczny widok ekranu umożliwia wyświetlanie map wyników w formacie pojedynczym, podwójnym lub 3D
  • Widok 3D umożliwia pełny obrót widoków przekrojów powierzchni i X / Y
  • Podwójny widok umożliwia porównanie zapisanych map wyników
  • Skalowanie wymiarowane w obu krzywiznach (m- 1 ) μm
